ボード回路設計
基板上の回路設計やアーキテクチャの提案等のハードウェアの開発

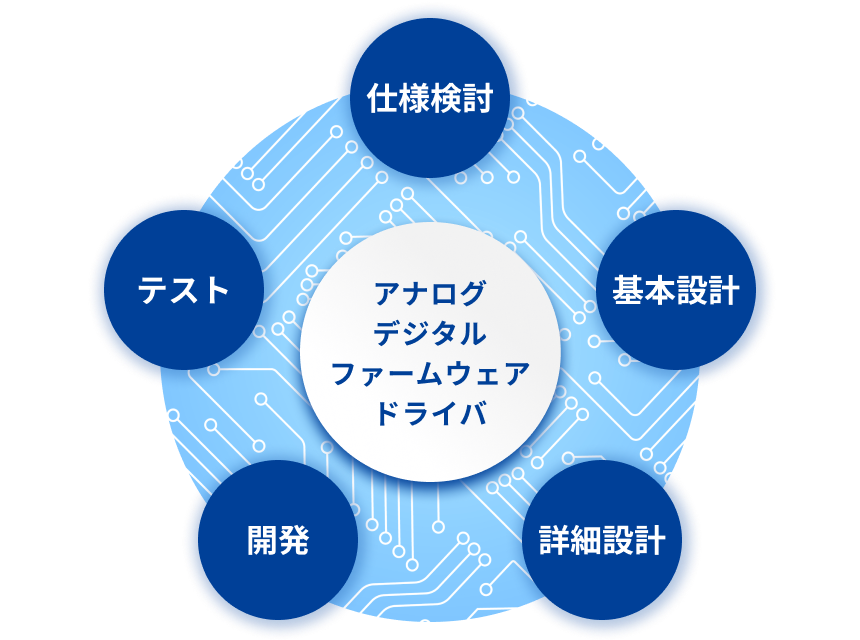

アーキテクチャの提案から回路設計、機能・信頼性評価まで、ハードウェア開発ソリューションを提供します。
特長
アナログ回路からCPUや各種LSIを使用したシステムレベルのボード設計開発に加え、ファームウェアやドライバ設計まで対応可能です。
要素技術
・デジタル回路
・アナログ回路
・画像処理
・EMC対策
・信頼性評価
・オシロスコープなど各種測定機器の取り扱い
開発事例
1.アナログ／デジタル回路設計
・交換機
・イーサーネットスイッチ
・複合機
・イメージスキャナ装置
2.ファームウェア／ドライバ設計
・クレジット決済システム
・カーナビゲーション
・タッチボード
事例 スキャナデバイス開発
1.概要
CPU・FPGA周辺回路からCCD・CIS等のイメージングデバイス周辺のAD変換、マルチ光源制御（可視光以外のUV、IRも含む）を実現します。
また、モーター・センサを多用したフィードバック制御およびさまざまな画像処理により、顕微鏡レベルの解像度を持った装置から、一般向けの小型スキャナ製品、工場検査ライン向け大型検査装置まで、お客様の事業展開に貢献します。
2.顧客
家電機器開発のお客様
3.実施内容
・仕様検討
・設計書作成
・リファレンスボード開発
・制御開発受け入れテスト
・単体評価
・結合評価
